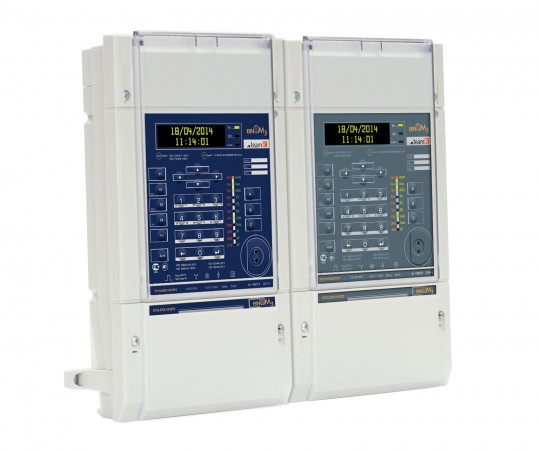

BINOM3 - контроллер присоединения, объединяющий функции счетчика электроэнергии, измерителя расширенного перечня параметров присоединения, прибора мониторинга и контроля качества электроэнергии, осциллографического регистратора параметров сети, контроллера сбора дискретных сигналов и управления.
Назначение
BINOM3 является многофункциональным устройством, которое может использоваться как независимый прибор для отдельного присоединения, так и как элемент АИИС УЭ, СМиУКЭ, ССПИ, АСУ ТП электрических подстанций всех классов напряжения, электрических станций, энергохозяйств промышленных предприятий, систем электроснабжения транспортных предприятий.
Основные функции
- Высокоточные измерения мгновенных значений электрических величин с периодом отсчета 31,25 мкс, быстродействующие вычисления производных параметров и среднеквадратических значений в течение регламентированных интервалов времени - 10 мс, 200 мс. Является средством измерения согласно ГОСТ 31818.11-2012.
- Учет активной энергии по ГОСТ 31819.22-2012 для класса точности 0,2S и реактивной энергии согласно методикам ГОСТ 31819.23-2012 для класса точности 0,5, а также энергии потерь в направлениях «приема» и «отдачи» по двум независимым интервалам учета и суммарно по четырем тарифным зонам с учетом выходных и праздничных дней.
- Измерение показателей качества электроэнергии в соответствии с классом А по ГОСТ 30804.4.30-2013 и классом точности I по ГОСТ 30804.4.7-2013. Усреднение (объединение) результатов измерений ПКЭ на требуемых интервалах и оценка соответствия ПКЭ нормам, установленным ГОСТ 32144-2013.

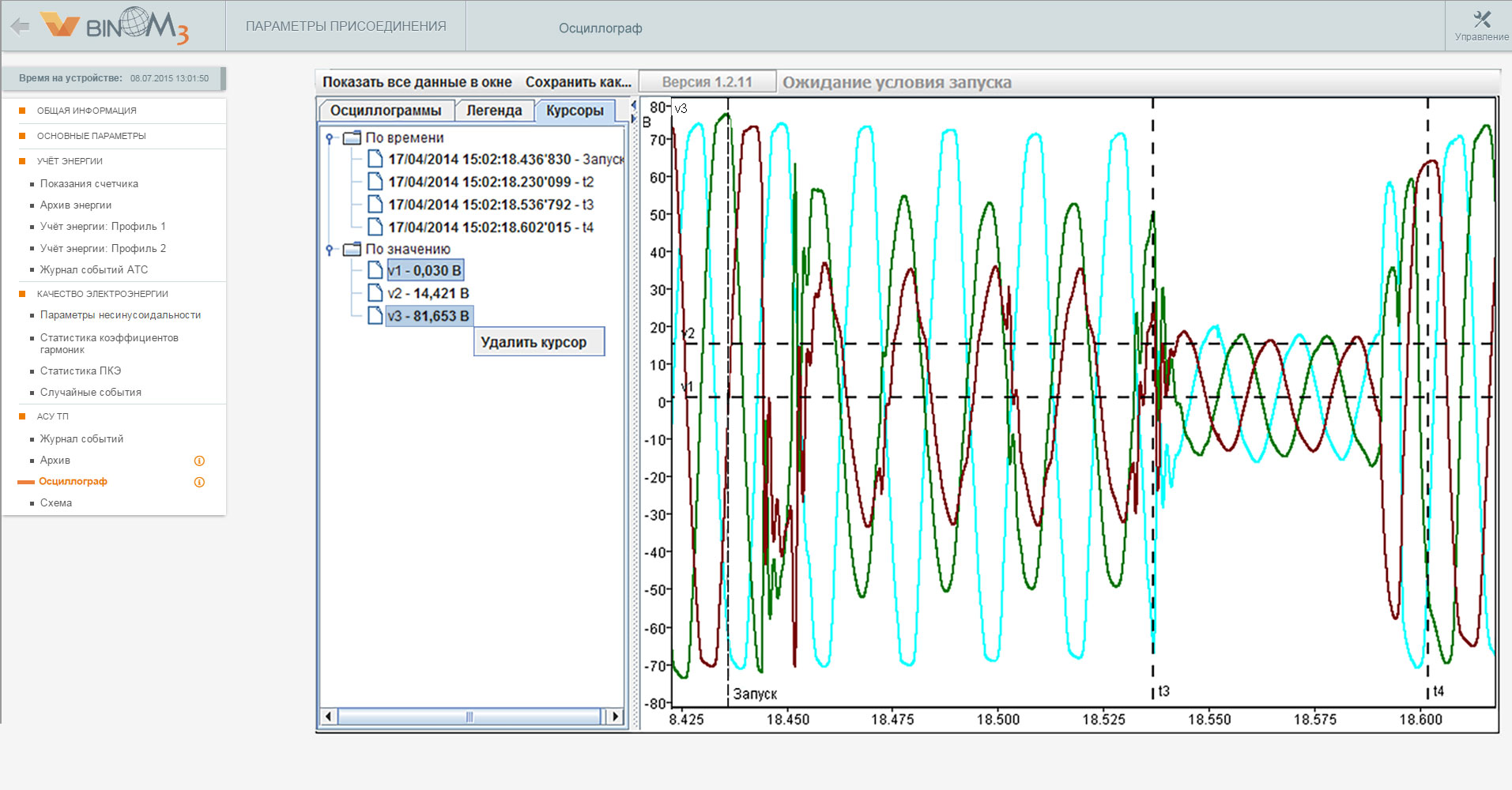

- Осциллографирование параметров нормального и аварийного режимов, переходных процессов и нарушений качества электроэнергии в режиме реального времени.
- Архивирование данных на встроенную SD-карту.
- Автоматизированное формирование Протокола испытаний электрической энергии с учетом рекомендаций ГОСТ 33073-2014.

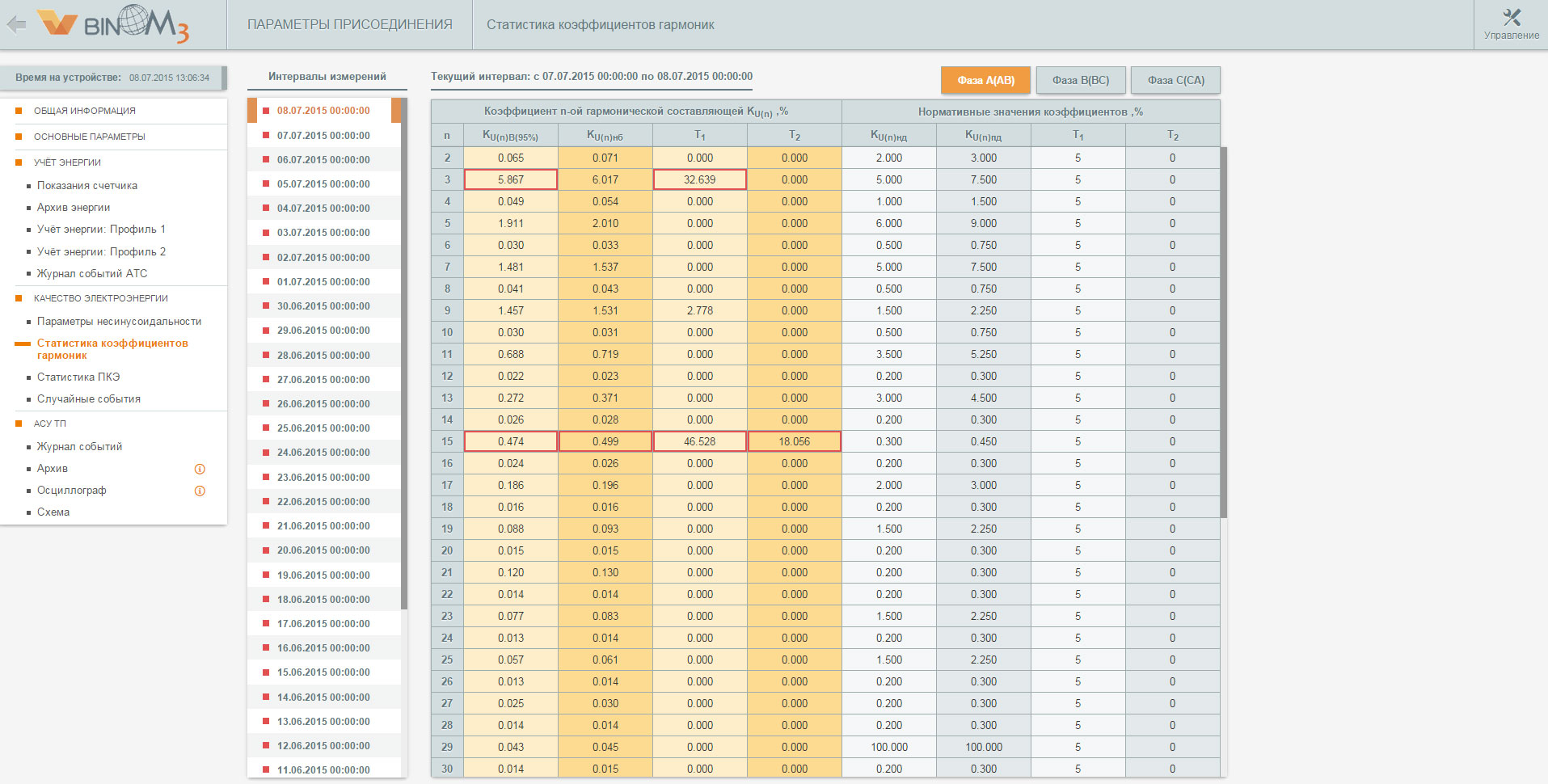

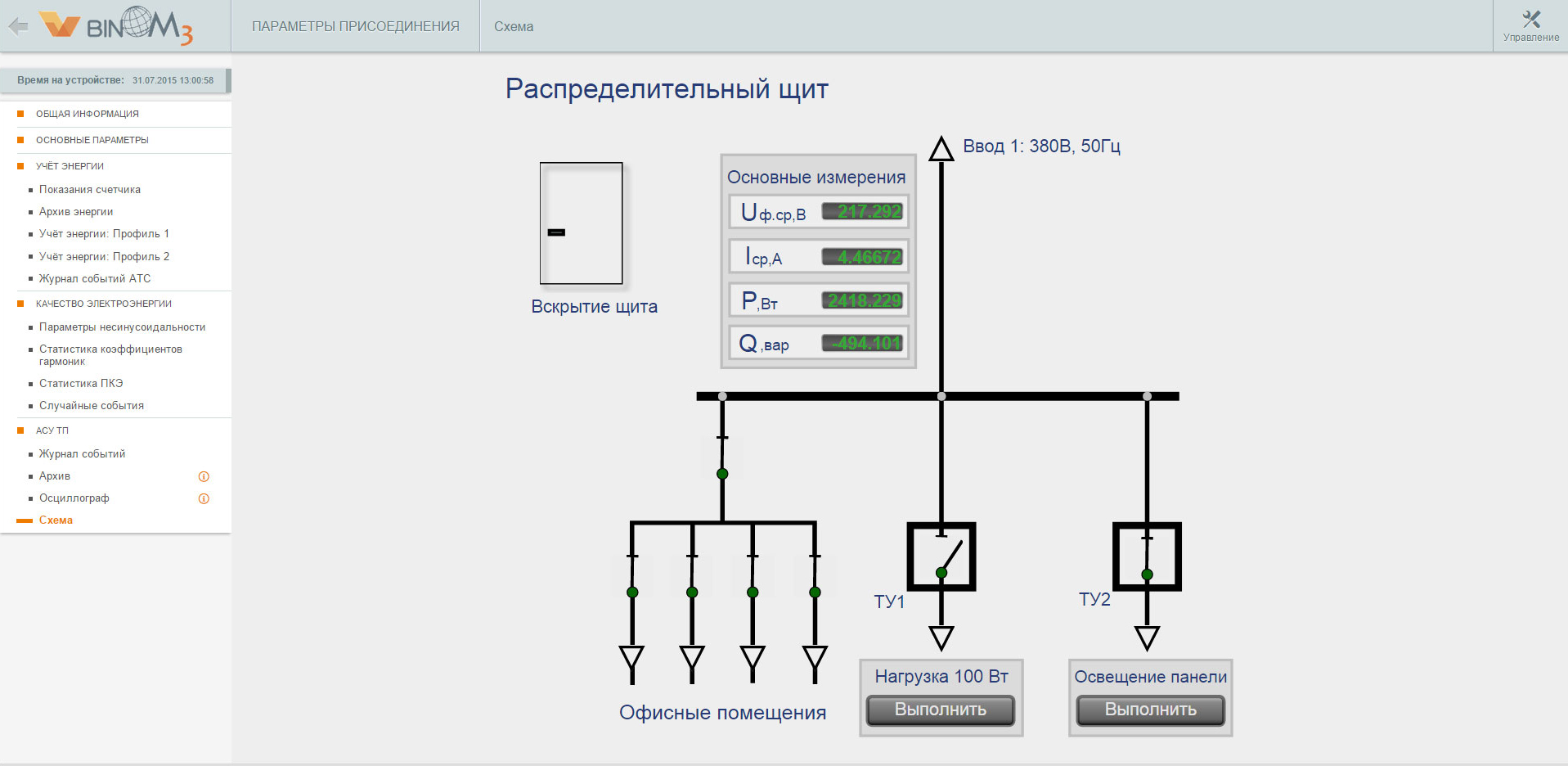

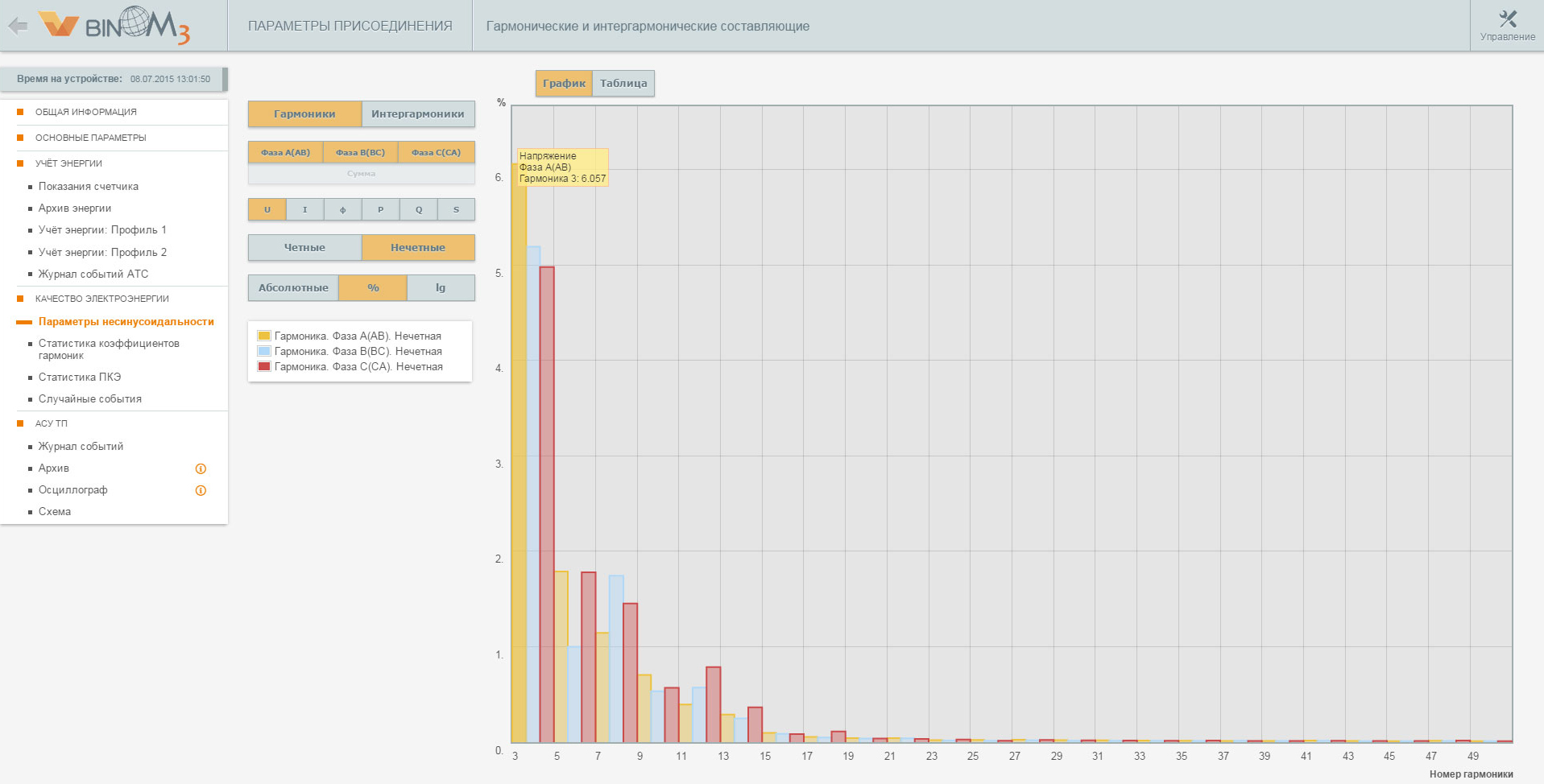

- Представление результатов измерений, диагностических данных на встроенном WEB-сервере в виде таблиц, графиков, гистрограмм, протоколов, журналов.
- Регистрация дискретный состояний.
-
Управление оборудованием.
-
Основные технические характеристики
Информационная емкость более 2300 параметров Точность синхронизации < 1 мкс Коммуникационные интерфейсы Ethernet, 100 Мбит/с, ГОСТ Р МЭК 60870-5-104;
RS-485/422, 460,8 кбит/с, ГОСТ Р МЭК 60870-5-101, NMEA/PPS;
RS-485/SYNC, 460,8 кбит/с, ГОСТ Р МЭК 60870-5-101, NMEA/PPS;
RS-232, 460,8 кбит/с, ГОСТ Р МЭК 60870-5-101;
оптический интерфейс, 115.2 кбит/с, PPP-TCP/IP;Номинальное значение тока 1A, 5A Номинальное значение напряжения 57.7/100В, 220/380 В Дискретные входы период опроса - 100 мкс;
разрешающая способность - не более 100 мкс;
номинальное напряжение питания - 24 В, питание внешнее и внутреннее (резервируемое встроенным аккумулятором);
защита входов:
дискретность антидребезгового фильтра - 100 мкс,
фильтр по числу срабатываний в секунду;Выходы телеуправления 2, 3 или 4 канала двухпозиционного двухэтапного ТУ;
коммутируемое напряжение переменного и постоянного тока: 0.5 ... 250 В;
коммутируемый переменный ток: 0.05 ... 5 А;
коммутируемый постоянный ток:
при напряжении 24 В: 0.05 ... 8 А,
при напряжении 220 В: 0.05 ... 5 А (с применением твердотельного реле);
аппаратная блокировка ТУ;Осциллографирование частота: 32 кГц (640 точек на период промышленной частоты);
осциллографирование предыстории: 0-25 с;
длительность осциллографирования: 0-120 с;
точность привязки отсчетов к единому астрономическому времени: 1 мксЭлектропитание Основное питание:
~ 90-265 В, класс ACx;
= 125-350 В, класс DCx.
Резервное питание:
= 125-350 В, класс DCx.
Встроенный источник автономного питания:30 мин.Защита от несанкционированного доступа Цифровые пароли, механическое пломбирование, голограмма, электронный датчик вскрытия крышки зажимов Рабочий диапазон температур от -40 до +45 °С Межповерочный интервал 12 лет Средний срок службы 30 лет Средняя наработка на отказ не менее 150 000 ч. Устройство разработано на основе программно-аппаратной платформы DIAMETER.
